DX-Kit

für Raumlufttechnische Anlagen (RLT)

Leistung 250/350/500/800/1000 m³/h

Eigeschaften

  • Mehrere Temperaturfühler sorgen für eine optimale Regelung von Lüftungs- bzw. Gebläsekonvektoren.
  • Unterstützt einen großen Leistungsbereich
  • Verschiedene Steuerungsmethoden passend zur jeweiligen Anwendung




Mehrere Temperaturfühler sorgen für eine optimale Regelung von Lüftungsgeräten bzw. Gebläsekonvektoren.


Beim Anschluss an ein Raumbehandlungsgerät wird die Temperatur der Zuluft mit einem Austrittssensor gesteuert.

Bei Anschluss eines Gebläsekonvektors wird die Raumtemperatur in Abhängigkeit der Ablufttempertatur geregelt.

Verschiedene Steuerungsmethoden passend zur jeweiligen Anwendung

Regelung über VRF-Fernbedienung oder Zentralsteuerung.

Regelung über externe Steuergeräte.

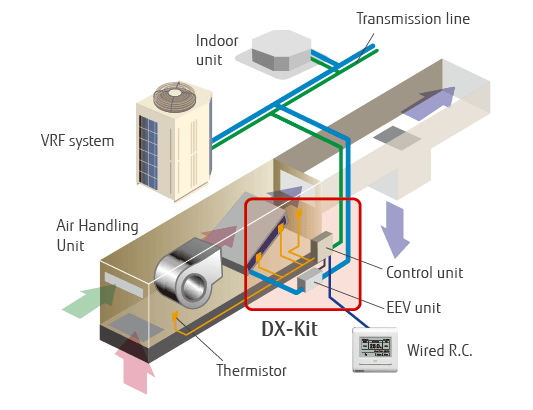

Installation als Teil eines VRF-Systems

Funktionsübersicht

    Eingänge:

  • EIN/AUS
  • Solltemperatur
  • Leistungsanforderung
  • Heiz-/Kühlbetrieb
  • Fehlerdaten


    Ausgänge:

  • Anzeige EIN/AUS
  • Anzeige Lüfter EIN/AUS
  • Anzeige Thermo EIN/AUS
  • Anzeige Abtaumodus
  • Fehleranzeige


MODBUS®-Steuerung

Steuerung über Gebäudeleitsystem mit MODBUS mittels optionaler Schnittstelle

Installationsbeschränkungen

  • Anschließbare VRF-Produktfamilien: J-IIS, J-II, V-II, VR-II
  • Anschließbarer Leistungsbereich (nur mit DX-Kit): 50 % bis 100 % des Leistungsbereichs der Außeneinheit
  • Anschließbarer Leistungsbereich (mit DX-Kit und Inneneinheiten): bis 30 % des Leistungsbereichs der Außeneinheit
  • Max. Kabellänge zur Steuerungsgerät: 10 m
  • Max. Rohrlänge zwischen EEV-Einheit und Inneneinheit: 5 m
  • Außeninstallation: Das Steuerungsgerät (IP54) und die EEV-Einheit können im Außenbereich installiert werden.

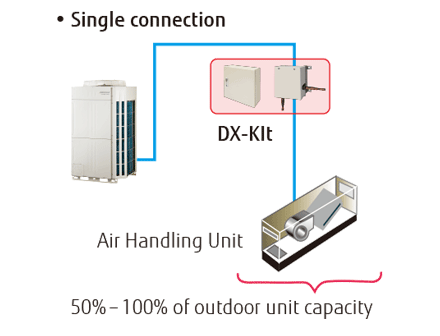

Anschließbarer Leistungsbereich

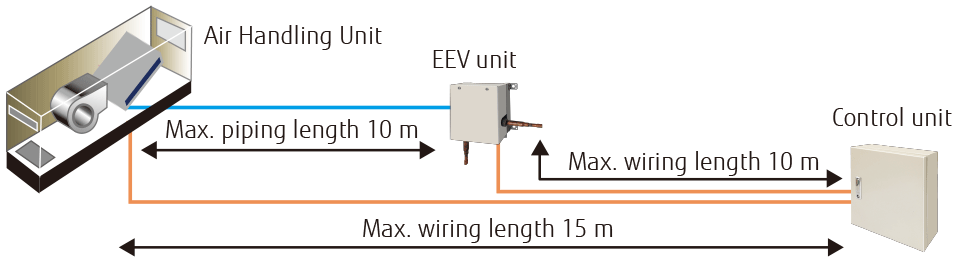

Rohrleitungs- und Kabellänge
