Airstage™ (VRF-Systeme)

VR-IV-Serie (3-Leiter)

Leistung Platzsparer 22,4 - 150,0kW Energiesparer 44,8 - 130,0kW

Außeneinheiten – Übersicht

	Raumsparer	Energiesparer
8 PS	AJY072GALBH
10 PS	AJY090GALBH
12 PS	AJY108GALBH
14 PS	AJY126GALBH
16 PS	AJY144GALBH	AJY144GALBHH
18 PS	AJY162GALBH
20 PS	AJY180GALBH
22 PS	AJY198GALBH	AJY198GALBHH
24 PS	AJY216GALBH	AJY216GALBHH
26 PS	AJY234GALBH	AJY234GALBHH
28 PS	AJY252GALBH	AJY252GALBHH
30 PS	AJY270GALBH	AJY270GALBHH
32 PS	AJY288GALBH	AJY288GALBHH
34 PS	AJY306GALBH	AJY306GALBHH
36 PS	AJY324GALBH	AJY324GALBHH
38 PS	AJY342GALBH	AJY342GALBHH
40 PS	AJY360GALBH	AJY360GALBHH
42 PS	AJY378GALBH	AJY378GALBHH
44 PS	AJY396GALBH	AJY396GALBHH
46 PS	AJY414GALBH
48 PS	AJY432GALBH
50 HP	AJY450LNLBH
52 HP	AJY468LNLBH
54 HP	AJY486LNLBH

Download :

Datenblatt

Produktkatalog

Allgemeine Eigenschaften

Eigenschaften dieser Serie

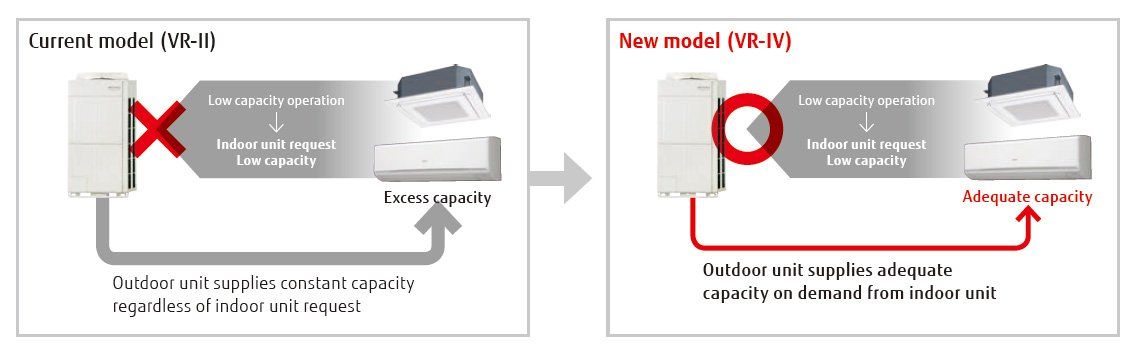

Neue intelligente Kältemittelsteuerung

Fujitsu General stellt eine neue Außeneinheit mit einer neuen Kältemittelsteuerung vor.

Die neue Kältemittelsteuerung wird je nach Raumwärmelast geregelt und bietet einen hohen Komfort. Darüber hinaus ermöglicht die neue Kältemittelsteuerung weitere Energieeinsparungen.

*Die Verbesserung durch die Steuerung sowie die tatsächliche Sinuskurve variieren je nach Kombination der Inneneinheiten und den Systembetriebsbedingungen.

Erhöhung der Anzahl der maximal anschließbaren Inneneinheiten

Leistungsbereich der anschließbaren Inneneinheiten

Neues Modell (VR-IV) : 25 %* bis 150 %

Aktuelles Modell (VR-II) : 50 % bis 150 %

*Bei modularen Systemen ist ein Betrieb von 25 % bis 49,9 % im gesamten System möglich. (Einzelgerät)

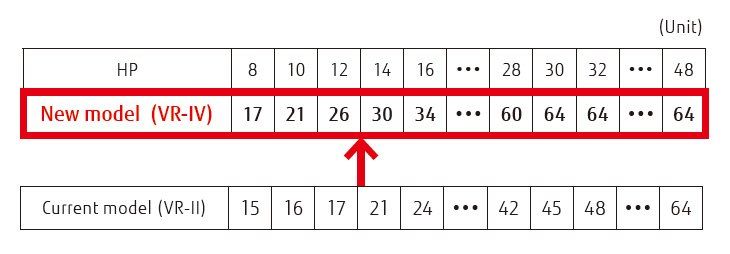

Anzahl der anschließbaren Inneneinheiten: Raumsparende Kombination

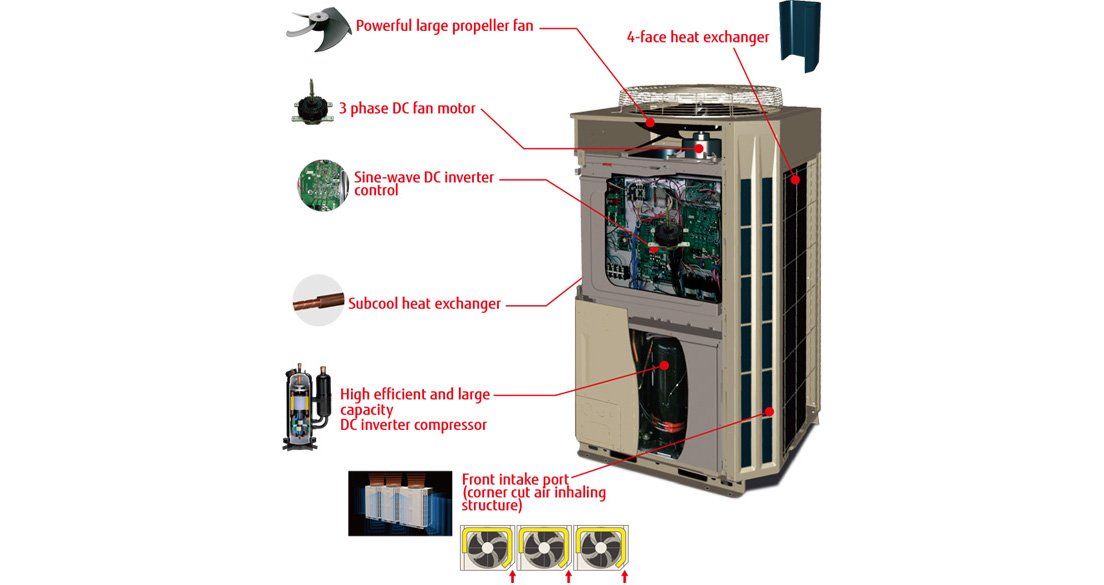

Energiesparende Technologien für eine höhere Betriebseffizienz

Großer, leistungsstarker Axialventilator

Der mit der Technologie CFD^*1 ausgestattete Ventilator bietet eine hohe Leistung sowie

einen leisen Betrieb.

*1. CFD: Computational Fluid Dynamics (Numerische Strömungsdynamik)

3-phasiger Gleichstrom-Lüftermotor

Ein Gleichstrom-Lüftermotor mit hochentwickelter Treibersteuerung bietet eine wesentlich verbesserte Energieeffizienz.

Darüber hinaus ist dieser Motor leise im Betrieb.

Unterkühlungswärmetauscher

Durch die Doppelrohrleitungsstruktur mit interner Abstrahlung wird eine herausgende Wärmetauscheffizienz erreicht.

Gleichstrom-Inverter-Steuerung

Ein Motor mit intelligentem Stromversorgungsmodul (IPM) verringert Schaltverluste und erzielt eine hohe Effizienz.

Hocheffizienter, hochleistungsfähiger DC-Inverter-Verdichter

Hocheffizienter DC-Doppelrollkolbenverdichter mit

hoher Kapazität und ausgezeichneter sofortiger Leistungsfähigkeit.

Wärmetauscher mit vier Lagen

Der Wärmetauscher mit vier Lagen verfügt über eine größere effektive Oberfläche und bietet eine signifikant effizientere Wärmetauschleistung.

Vordere Luftansaugung mit abgerundeten Ecken

Bei der Installation mehrerer Außeneinheiten sorgt die Luftansaugung mit abgerundeten Ecken für einen verbesserten Luftstrom durch den Wärmetauscher.

Umfangreicher Korrosionsschutz

Erweitertes Anschlussverhältnis (für Mehr-Parteien-Anwendungen)

Diese Funktion ist besonders effektiv, wenn Gebäude bereits in der Bauphase teilklimatisiert wird. Die Installationsarbeiten können flexibel für jede Partei erfolgen.

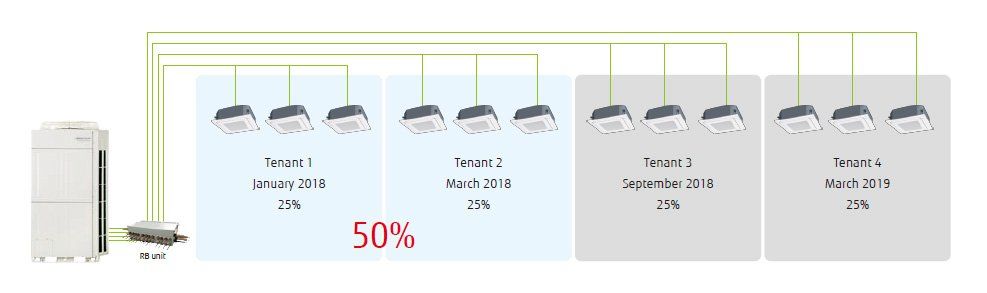

Beispiel für aktuelles Modell (VR-II) mit 12 PS: 6 PS-Betrieb für 50 % erforderlich.

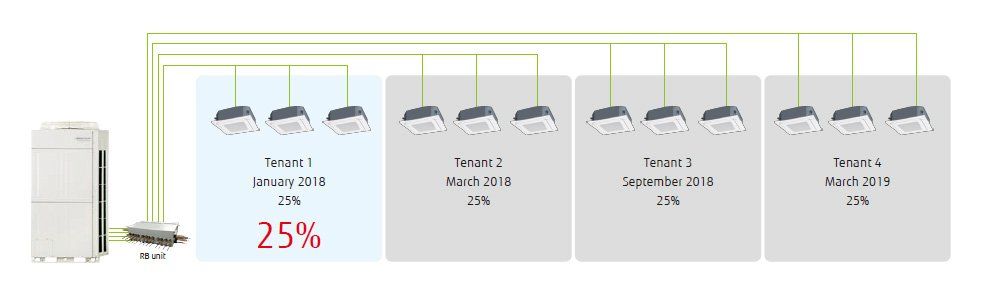

Beispiel für aktuelles Modell (VR-II) mit 12 PS: 6 PS-Betrieb für 25 % erforderlich.

Modulare Ausführung

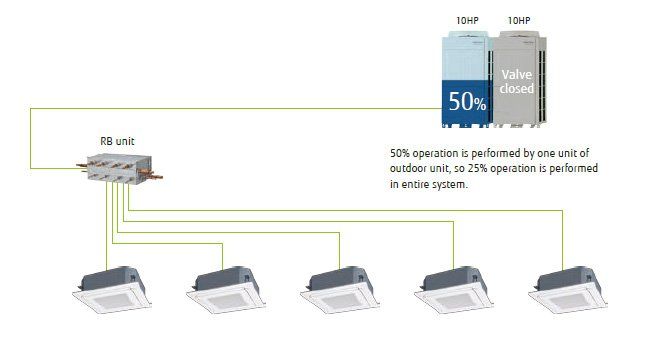

Eine Außeneinheit versorgt effizient die anschließbaren Inneneinheiten im gesamten System. (25 %-iger Betrieb durch mehrere Einheiten ist nicht verfügbar.)

Beispiel: Um eine Betriebsleistung von 25 % (5 PS) von 20 PS (10 PS x 2 Einheiten) zu erreichen, wird eine 10-PS-Außeneinheit mit einer Leistung von 5 PS betrieben. →Es werden nicht 2 Einheiten mit einer Leistung von 25 % betrieben.

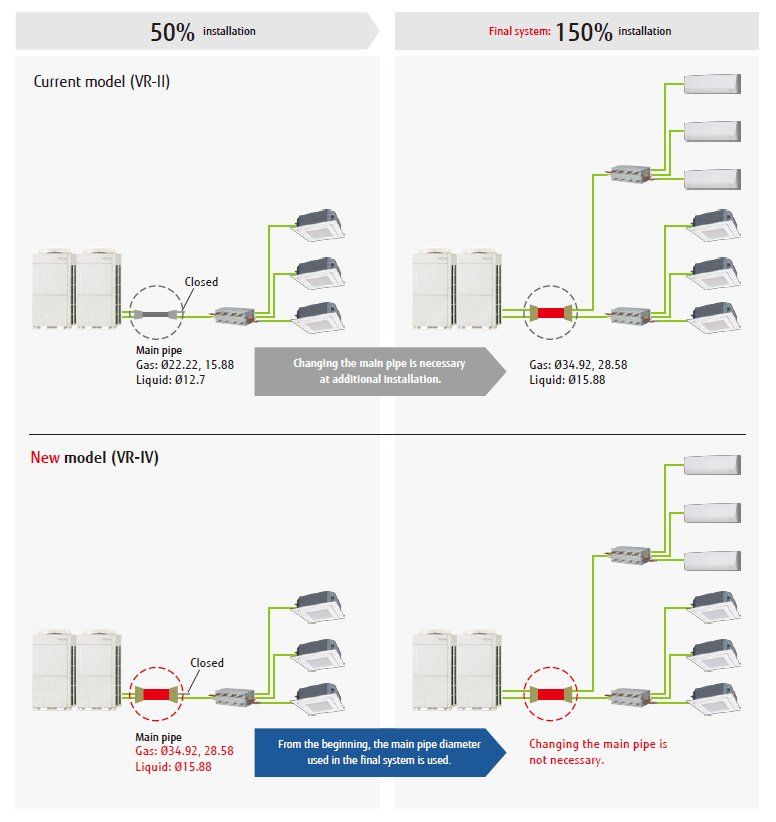

Zusätzliche Installation ohne Austausch der Hauptrohrleitung

Installationsarbeiten können mittels des Hauptrohrleitungsdurchmessers im finalen System erfolgen. Anders als bei dem aktuellen Modell ist ein Austausch der Hauptrohrleitung nicht erforderlich, sodass doppelte Arbeitsaufwände vermieden werden.

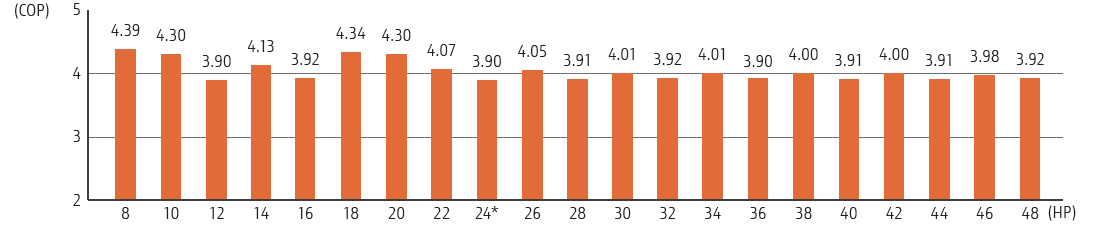

Raumsparende Kombination

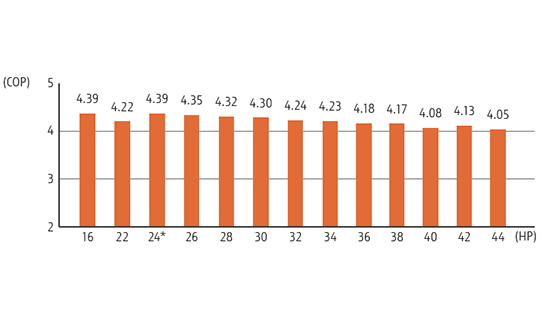

Energieeffiziente Kombination

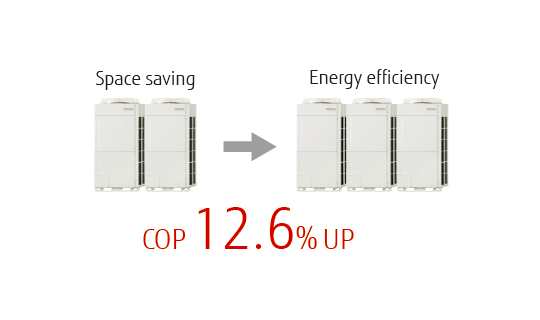

Für Kombinationen mit 24 PS

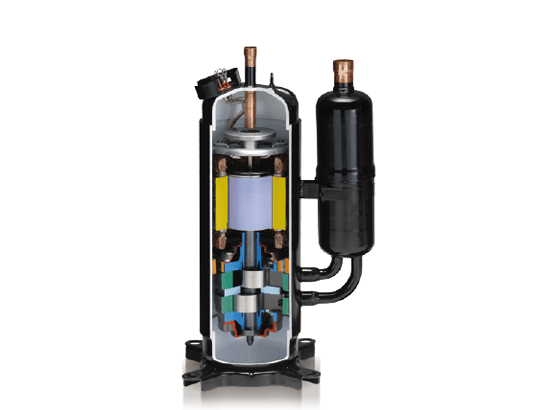

Hochleistungsfähiger DC Inverter-Verdichter

Hocheffizienter DC-Doppelrollkolbenverdichter mit hoher Kapazität und ausgezeichneter sofortiger Leistungsfähigkeit.

Steuerung mehrerer Außeneinheiten

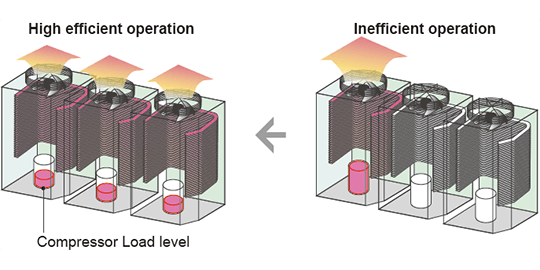

Wenn mehrere Außeneinheiten miteinander verbunden werden, folgt jeder Verdichter einer ausgeklügelten Steuerung. Anstatt einen Verdichter bei Vollast zu betreiben und Kühlmittel durch einen Wärmetauscher zu leiten, werden alle Verdichter unter Teillast betrieben und das Kältemittel wird auf alle Wärmetauscher verteilt. Dies ermöglicht eine höhere Systemeffizienz.

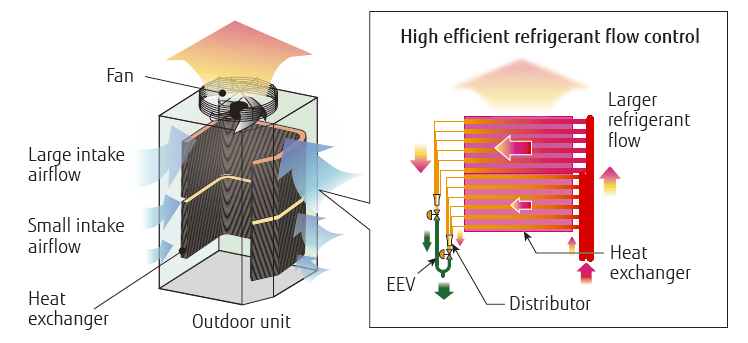

Kältemittelsteuerung im Wärmetauscher

Der Wärmetauscher der Außeneinheit ist zweigeteilt und besteht aus einer oberen sowie einer unteren Komponente. Durch eine optimierte Kältemittelführung und-steuerung wird die Effizienz des Wärmetauschers gesteigert, indem das Kältemittel verstärkt durch den oberen Teil des Wärmetauschers gelenkt wird, wo mehr Luft angesaugt wird.

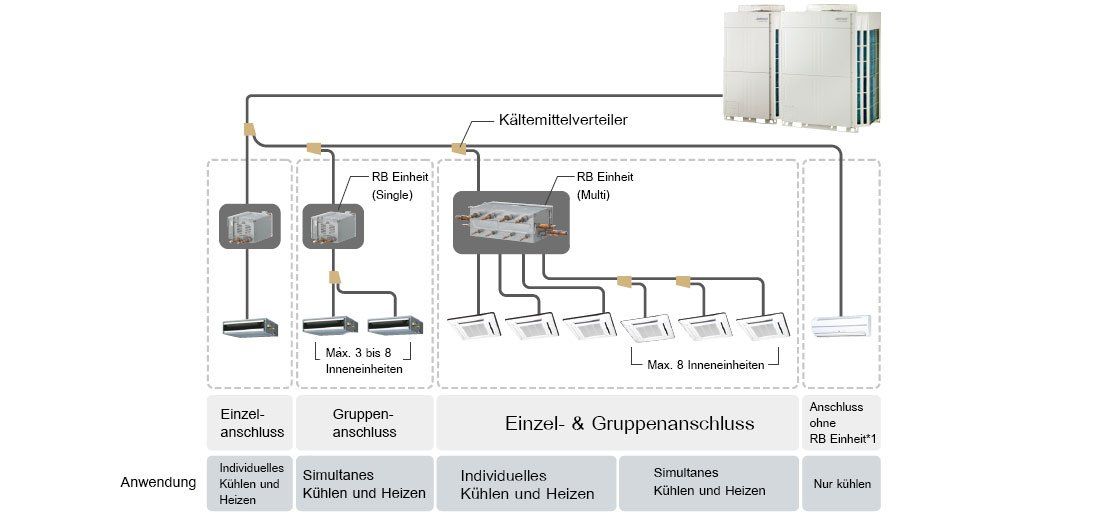

Flexibler Rohrleitungsanschluss

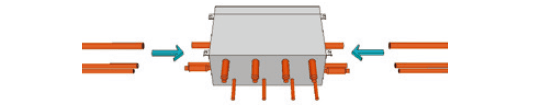

Der Einsatz verschiedener Rohrleitungen und RB-Einheiten ermöglicht eine flexible Verlegung von Kältemittelleitungen, die an dem Raumlayout und der Gebäudestruktur ausgerichtet ist.

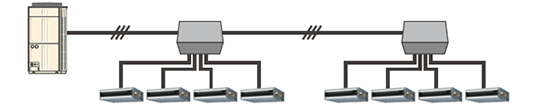

Eine RB-Einheit kann beliebig zwischen der ersten Abzweigung und der Inneneinheit platziert werden.
Die maximale Höhendifferenz zwischen den RB-Einheiten beträgt 15 m.

*1. Bei ausschließlichem Kühlbetrieb ist keine RB-Einheit erforderlich.

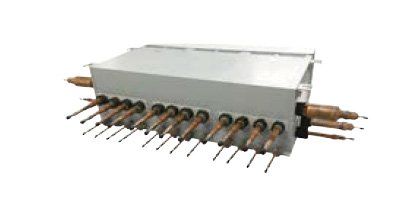

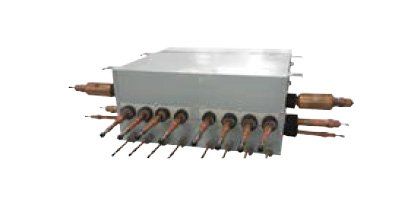

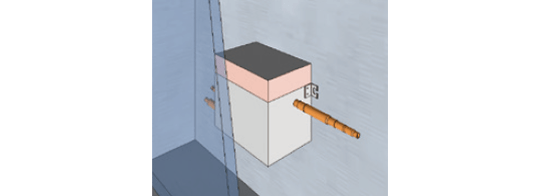

Flexible Installation der RB-Einheit

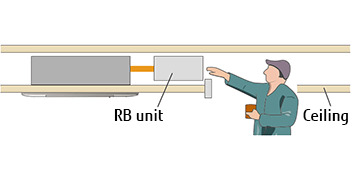

Kleines & flaches, platzsparendes Design. 198 mm hoch!

Kondensatablauf nicht erforderlich

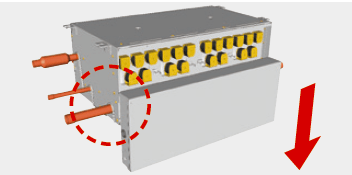

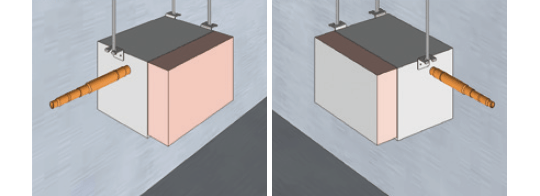

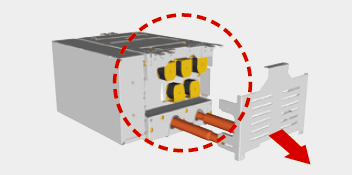

Die Position der Steuer-Einheit kann entsprechend der Installationsumgebung verändert werden.
Einfache Installation von Mehrfachverteilern
